Модуль контроля уровней

МКУ - 1.3

Модуль контроля уровней (МКУ) предназначен для определения уровня жидкости в резервуаре и выдачи сигнала управления на соответствующее реле.

Технические характеристики

1. Напряжение питания......................................................10В—14В

2. Ток потребления, не более..............................................0,1А

3. Тип контактов реле (переключающий) ............…....…....…...NC-Com-NO

4. Сечение подключаемых проводов, не более......................1,5мм2

5. Ток коммутации реле, не более:

•  переменный............................................................5А(250В),
•  постоянный.............................................................5А(30В)

6. Длина проводов подключаемых к датчикам не более..........4м.

      7. Сечение проводов подключения датчиков, не  менее.........0.75мм2

Комплект поставки

1. Контроллер...........................1 шт.

2. Поплавок..............................2 шт.

3. Катушки................................3 шт.

4. Труба...................................1 шт.

5. Заглушка..............................1 шт.

6. Коробка разветвительная.......3 шт.

7. Клеммник 2х4 мм...................3 шт.

8. Винт М4х25 (нержавеющий)....3 шт.

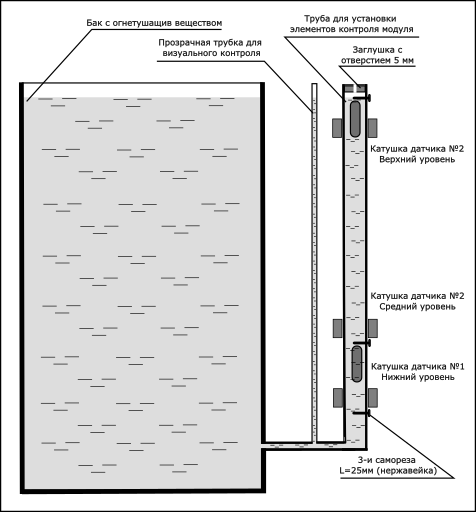

Схема установки элементов модуля

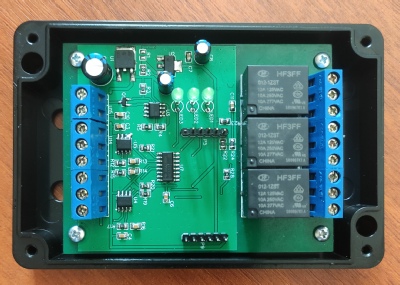

Внешний вид модуля

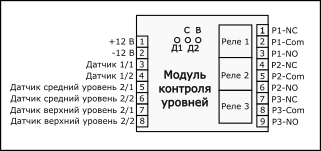

Схема внешних подключений модуля
